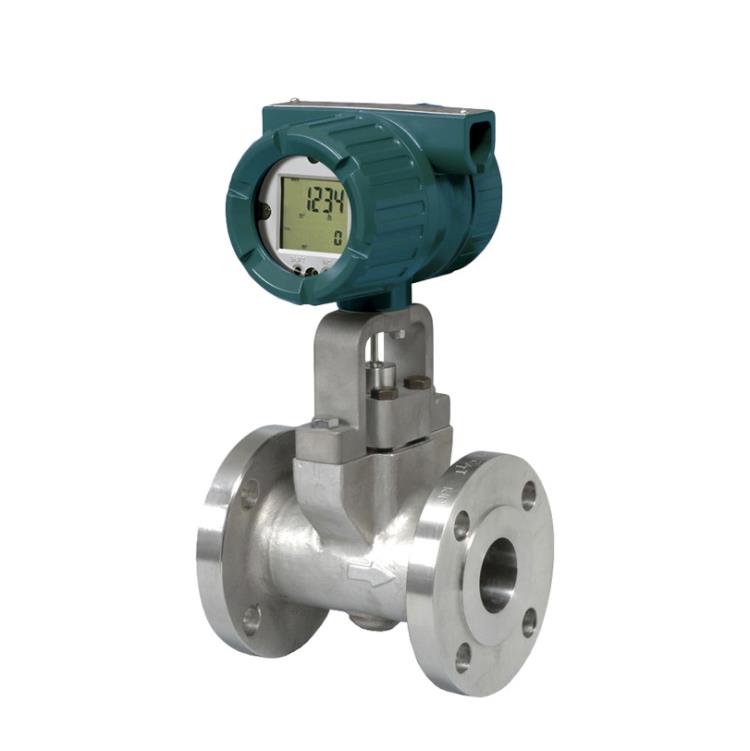

渦街流量計特點

    1.通常選擇儀表口徑與工藝管道相同。

    2.若被測介質含固體顆粒，推薦的流速為1-3m/s，如實際流速過大，又不便更改工藝管道的，可選儀表通徑大于工藝管道通徑，加前后變徑管，以適當減小流量計測量管段的介質流速，減輕顆粒對電極和村里的磨損。

    3.若工藝管道中可能有沉積物，推薦的流速為2-5m/s，如實際流速過小，又不便更改工藝管道的，可選儀表通徑小于工藝管道通徑，加前后變徑管，以適當增大流量計的介質流速，避免沉積物對儀表精度的影響。

    4.在流速太小而又要求精確計量的，可選小于工藝管道通徑的傳感器，使流速變大，保證較高精度。

    上述2.3.4項情況，流量計上、下游需裝變徑管。變徑管中心錐角應不大于15?，且變徑管上游至少有5倍工藝管道直徑的直管段。

渦街流量計適用介質
堅固耐用，廣泛用于液體、氣體和蒸汽測量
渦街流量計用于液體、氣體和蒸汽的體積流量測量，在各個行業中廣泛使用。在化工和石化行業中的應用場合中、在包含多種流體的發電廠和供熱系統中：飽和蒸汽、過熱蒸汽、壓縮空氣、氮?dú)?、液化氣體、燃料氣、二氧化碳、完全去離子水、溶劑、導熱油、鍋爐給水、冷凝水等。
渦街流量計也廣泛用于質量流量測量。因此，現代渦街流量計不僅能用于體積流量測量，還能與溫度傳感器和流量計算機搭配進行多變量測量

渦街流量計測量原理
測量原理基于擋體下游存在有規律出現的漩渦，即”渦街現象“，例如：橋墩間隙中。
因此，每臺渦街流量計中的檔體都位于管道中央。流速到達指定值后，檔體后方形成漩渦，漩渦從流體中分離并傳輸游管道中。漩渦頻率與平均流速成比例，即與體積流量成比例。
從檔體兩側脫離出來的漩渦交替產生正壓力和負壓力，電容傳感器檢測壓力，產生電信號并轉換成數字線性信號傳輸子部件。

渦街流量計參數
◆測量介質：氣體、液體、蒸氣
◆連接方式：法蘭卡裝式、法蘭式、插入式
◆口徑規格法蘭卡裝式口徑選擇25，32，50，80，10
◆法蘭連接式口徑選擇100，150，200
◆流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s；液體0.5～7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3
◆測量精度1.0級1.5級
◆被測介質溫度：常溫–25℃～100℃，高溫–25℃～150℃—25℃～250℃
◆輸出信號脈沖電壓輸出信號高電平8～10V低電平0.7～1.3V
◆脈沖占空比約50%，傳輸距離為100m
◆脈沖電流遠傳信號4～20mA，傳輸距離為1000m
◆儀表使用環境溫度：—25℃～+55℃濕度：5～90%RH50℃
◆材質不銹鋼，鋁合金
◆電源DC24V或鋰電池3.6V
◆防爆等級本安型iaIIbT3—T6，防護等級IP65
