風機盤管的原理、形式

風機盤管(FCU)、空調箱（AHU）、新風機（FAU）、常規送風、排風（SF/EF）、廚房送排風（KEF/KSF）、消防送排風（SEF/SPF）

一、風機盤管工作原理。

二、風機盤管接線。

風機盤管系統組成部件：風機盤管、進回水閥門、Y型過濾器、電磁閥/水閥、控制面板、送回風管及風口、保溫、新風管、水管、金屬軟管。

風機盤管是中央空調理想的末端產品，風機盤管廣泛應用于賓館、辦公樓、醫院、商住、科研機構等場所。其工作原理是風機將室內空氣或室外混合空氣通過表冷器進行冷卻或加熱后送入室內，使室內氣溫降低或升高，以滿足人們的舒適性要求。

主要特點

優點：體積小、效率高、噪音低、能耗低；

機體結構精致，緊湊，堅固耐用，盤管采用鍍鋅板機殼，冷凝水盤采用模壓工藝一體成型，無焊縫、焊點、符合防火規范的保溫材料整體連接于水盤。

缺點

由于這種方式只基于對流換熱，而致使室內達不到佳的舒適水平，故只適用于人停留時間較短的場所，如：辦公室及賓館，而不用于普通住宅。由于增加了風機，需要增加風管，提高了造價和運行費用，設備的維護和管理也較為復雜。

工作原理：依靠風機的強制作用，使空氣通過盤管，機組內不斷的再循環所在房間的空氣，使空氣通過冷水（熱水）盤管后被冷卻（加熱），以保持房間溫度的恒定，維持在一個你認為舒服的環境溫度。

中央空調系統的典型制冷運行過程

中央空調系統運行的過程實質上是熱量轉移的過程。

中央空調制冷時，典型的制冷時熱量轉移過程如下：

⑴空調室內熱空氣經風機盤管中的冷水吸收，熱量被轉移到冷水中；

⑵制冷機耗能做功，把冷水中的熱量轉移到冷卻水中；

⑶冷卻水的熱量經冷卻塔噴淋、氣化被轉移到環境大氣中。

空調在營造舒適小環境的同時，消耗大量能源和淡水，向大氣排放的熱量和CO2氣體污染了環境。

中央空調系統制熱運行過程

中央空調系統運行的過程實質上是熱量轉移的過程。

中央空調制熱時，典型的制熱時熱量轉移過程如下：

（1）管道煤氣在鍋爐中間燃燒加熱水產生蒸汽熱，

（2）由管道輸送至板交，熱量經板交轉移到熱水管路中；

（3）再由熱水管路將熱量送至風機盤管，盤管通過空氣將熱量送到房間。

空調在營造舒適小環境的同時，消耗大量能源和淡水。

風機盤管工作及控制原理

半集中式空調系統：（風機盤管＋新風機組）

既有對新風的集中處理與輸配，又能借設在空調房間的末端裝置（如風機盤管）對室內循環空氣作局部處理，兼具前兩種系統特點的系統稱為半集中式系統。

控制方式

簡單控制

使用三速開關直接手動控制風機的三速轉換與啟停。

溫度控制

STC 系列溫控器根據設定溫度與實際檢測溫度的比較、運算，自動控制STV 系列電動兩 / 三通閥的開閉 ；直接控制風機的三速轉換與啟停，從而通過控制系統水流或風量達到恒溫的目的。

雙風機盤管接線

辦公區域面板

后場機械面板

常見樣式

臥式暗裝(帶回風箱)風機盤管

臥式明裝風機盤管

立式暗裝風機盤管

立式明裝風機盤管

卡式二出風風機盤管

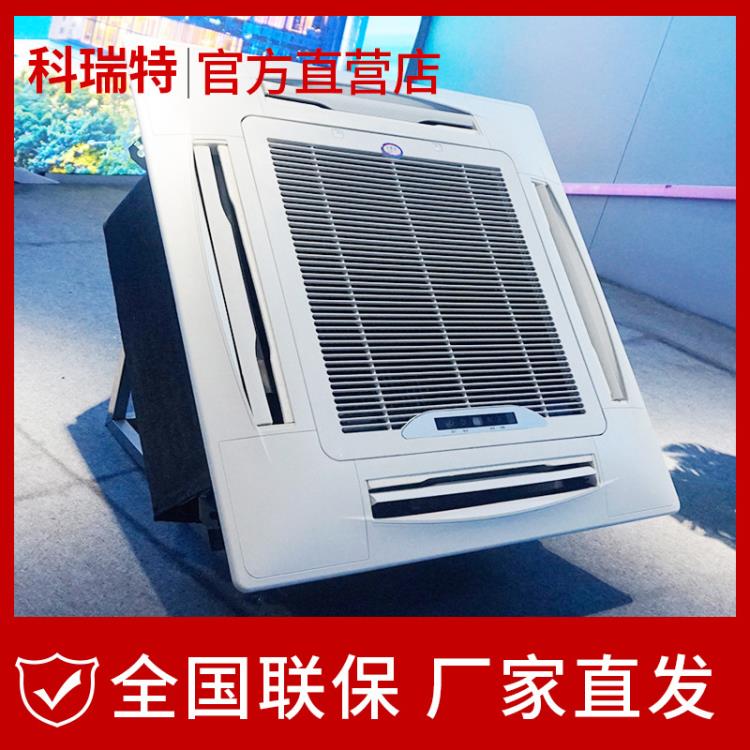

卡式四出風風機盤管

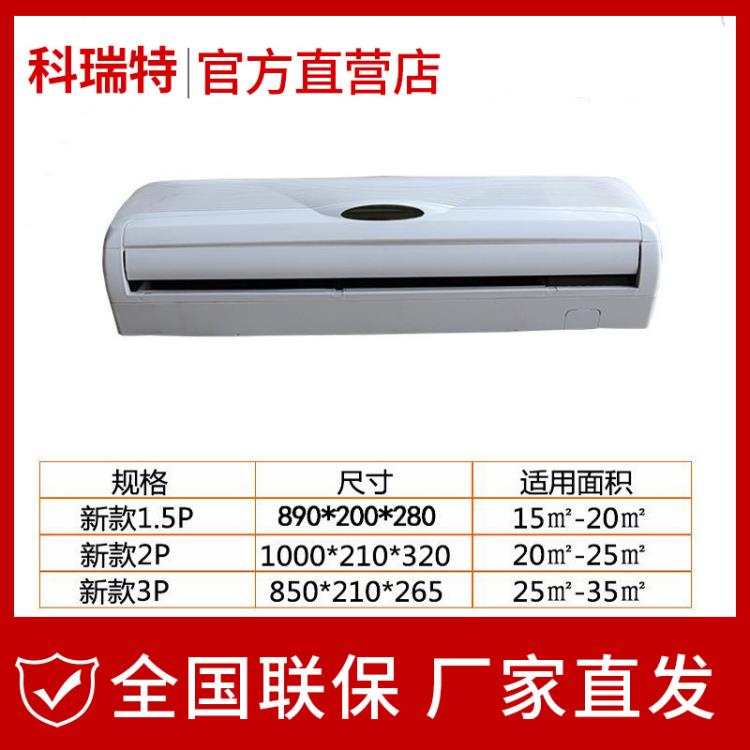

壁掛式風機盤管

立柜式風機盤管（俗稱：水溫空調）

按形式：臥式暗裝、臥式明裝、立式暗裝、立式明裝、卡式五種。

按厚度：超薄型、普通型

按有無冷凝水泵：普通型、豪華型

按機組靜壓：0Pa、12Pa、30Pa、50Pa、80Pa （機外靜壓）。

按照排管數量 ：兩排管、三排管

按制式：兩管制、四管制。

風機盤管所說的幾排指的是風機盤管表冷器銅管的排數，一般的二排就是銅管兩排，每排8根，一共16根銅管；三排就是銅管三排，每排8根，一共24根銅管。銅管的根數越多，制冷效果越好。

兩管制：

普通風機盤管夏季走冷水制冷，冬季走熱水制熱。

四管制：

多用于一些比較豪華場所，可以同時走熱水和冷水，即可以根據需要有的房間制冷，有的房間取暖。

低噪聲電機

盤管及樣式

葉輪

參數變化對性能造成的影響

風機盤管進、出水溫差增大時，水量減少，換熱盤管的傳熱系數隨著減小。另外，傳熱溫差也發生了變化，因此，風機盤管的制冷量隨供回水溫差的增大而減少，據統計當供水溫度為7℃，供、回水溫差從5℃提高到7℃時，制冷量可減少17%左右。

從里看風機盤管的質量

送冷（熱）量的保障

送風量的保障

噪音的數值比

冷凝水不泄漏

電器設計的合理性

鈑金件設計的合理性

鑒別風機盤管的優劣

聽聽噪聲 –高頻可去，低頻難消

看看做工—毛刺，縫隙，說明書，保修單

對比一下電機、風機、水盤、盤管的用材

電機是機組的核心部件 常州的

風機：噪聲的源頭

水盤、保溫：滴水的原因

盤管：親水鋁（藍色）

風機盤管系統設計

半集中式空調系統：除集中空調機房外，房間設末端裝置（二次設備）。

典型：風機盤管＋新風系統

風機盤管：Fan Coil（FC）

風機盤管機組： Fan Coil Unit（FCU）

1、系統構造

FCU由風機、盤管和外殼組合而成。

FC使室內回風直接進入機組進行冷卻去濕或加熱處理。

與FC連接的水管有：

（1）供水管

（2）回水管

（3）凝結水管

思考：三根水管的空間位置是樣的？

供回水管道的高點設自動排氣閥，局部高點也需設。

凝結水管集中收集后排向地漏、廚房、衛生間等的污水盆、凝水立管等。

在可能的條件下，應盡量提高冷水入口溫度和降低熱水入口溫度。

風機盤管的冷水入口溫度，一般選用7℃～10℃，冷水溫升取5℃；

熱水入口溫度一般選用50℃～60℃。

調節

一般為風量調節（調節單向電容調速電機的輸入電壓），亦有采用水量調節。

也有調節盤管旁通風門來進行調節室溫。

新風供給方式

1、靠室內浴廁等排風形成的負壓自然滲入新風

優點：初投資和運行費經濟

缺點：室內衛生條件較差，室內溫度場不均勻。

適用：室內人少、要求不高的場合。

2、墻洞引入新風直接進入機組

如果風機盤管靠外墻安裝，可采用此方式。
