產品概述：

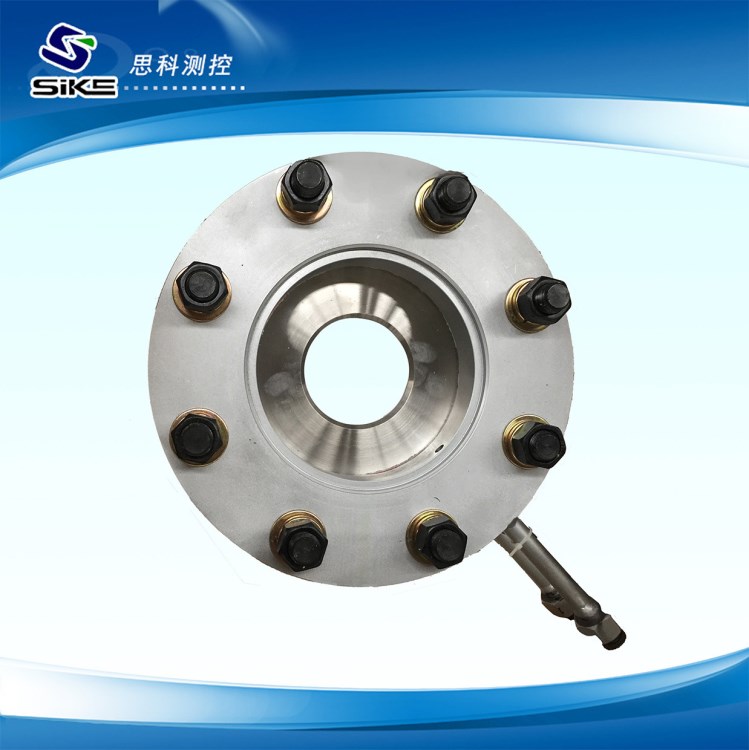

標準孔板（平孔板、高壓透鏡孔板）標準孔板是節流裝罝中結構，適應性強的一種產品。其設計、制造和使用均符合國際標準IS05167或標準GB72624的規定。

標準孔板是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量?？装辶髁坑?jì)節流裝置包括環室孔板，噴嘴等。智能節流裝置(孔板流量計)是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便?？装辶髁坑?jì)節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。

產品特點：

▲可以測量各種氣體、液體、蒸汽的流量,適應范圍廣。

▲結構簡單、牢固、安裝方便、工作、性能穩定。

▲不霈要實流標定，度適中。

▲可以配用智能化差壓變送器，實現溫、壓補償或現場總線通信方式。

▲節流裝置結構易于復制，簡單、牢固，性能穩定，使用期限長，價格低廉。

▲孔板計算采用國際標準與加工。

▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

▲標準型節流裝置無須實流校準，即可投用。

▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

智能型特點：

▲采用單晶硅智能差壓傳感器。

▲高精度，完善的自診斷功能。

▲智能孔板流量計其量程可自編程調整。

▲可同時顯示累計流量、瞬時流量、壓力、溫度。

▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。

▲配有多種通訊接口。

▲穩定性高。

▲量程范圍寬、大于10:1。

基本原理：

滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

智能節流裝置(流量計)是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該儀表采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

主要參數：

▲取壓方式：角接(環室或單獨鉆孔）、法蘭取壓、徑距取壓；

▲公稱壓力(MPa):≤40(≥20MPa之后用高壓透鏡孔板或全焊接式。）

▲公稱通徑: DN50~1000(標準孔板)或DN＜50(內藏孔板），DN
