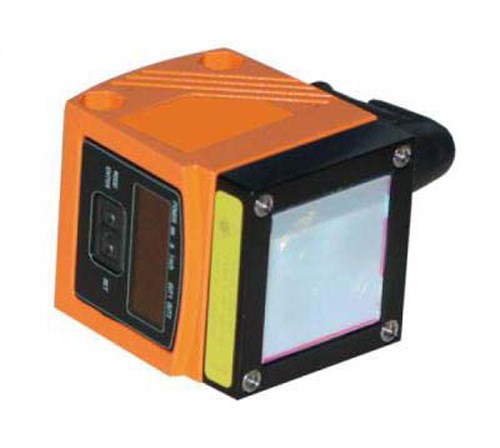

FTM-1003型激光位移傳感器

一、產品介紹

FTM-1003工業激光測距傳感器是北京飛拓信達激光技術有限公司的代表性產品，是一款長距離高精度的在工業場合使用的產品。

FTM-1003工業激光測距傳感器是基于激光飛行時間檢測原理設計的，應用了當今先進的數字化背景抑制技術，大大提高了測量精度和抗干擾能力，EMI屏蔽，信號輸出穩定，結實的工業塑料外殼，IP67防護等級，抗振抗沖擊能力強都是這個系列產品的突出特點。FTM-1003工業激光測距傳感器外形尺寸小，易于安裝，設置功能，操作方便，帶有M12的標準的接插件。

FTM-1003工業激光測距傳感器廣泛應用于吊車的防撞系統、運輸物體的定為測量，或者堆垛機的高度測量、橋式起重機、絎車、鋼鐵工業、冶金工業、汽車工業、紡織工業、印刷工業、食品工業、機器人控制等各類工業控制場合和各類野外監測、檢測現場。

二、性能指標

1、光學參數

激光特性：功率＜4.1Mw 波長：650nm。

激光等級：2級 根據EN60825-1:2003-10標準

2、電氣參數

工作電壓：18-30VDC

測量頻率：50Hz

電流損耗：＜150mA

負荷電流：2x200Ma

短路保護：有

反極性保護：有

超載保護：有

EMC:EN60947-5-2

輸出信號：2xPNP 電流：4-20mA 電壓0...10V

顯示：開關狀態LED黃色 距離4位數字顯示

3、機械參數

外殼材料：外殼模壓鑄鋅；窗口玻璃LED窗口 聚碳酸酯

外形尺寸：52x42x49mm

接線方式：M12x1接插件，4針

使用壽命：50000小時

配件：可選保護殼低溫工作加熱器高溫環境降溫配件

4、環境參數

工作溫度：-10... 60℃

存儲溫度：-15... 60℃

防護等級：IP67

三、技術參數

檢測距離：0.2...10m

分辨率：3mm

精 度：
