品牌
翔泰
型號
Q41F
材質
不銹鋼
連接形式
法蘭
結構形式
浮動球球閥
公稱通徑
DN15-DN100（mm）
適用介質
水
壓力環境
常壓
工作溫度
常溫
標準
美標
流動方向
雙向
驅動方式
手動
零部件及配件
閥桿
用途
疏水
類型(通道位置)
直通式
作用對象
水
3C閥門類別
工業

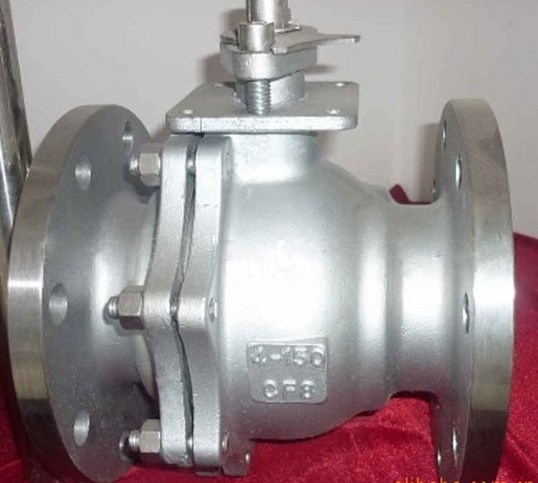

1、球閥閥門結構簡單、體積小、重量輕、流阻小、節能效果好，介質流過該閥時，相當于流過一段直通的管道，此流體阻小
2、流體進、出該閥方向可任意選擇，具有雙向作用。
3、本公司生產閥門管件連接方式有：內螺紋、法蘭、對焊、插焊、快裝等！其安裝有，水平管道，垂直管道均可安裝等。
4、操作方便，開關迅速，手柄操作只需轉動90度即可實現開關。氣動，電動可任意調動。
5、防滲漏效果佳，具開關壽命可高出其他設備5-10倍。

主要部件材料說明
閥體：精鑄不銹鋼鑄造；
手柄：不銹鋼；
密封：聚四氟乙稀和耐高溫密封！
產品特征
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等
公稱通徑：DN15～250mm 1/2＂～10＂






主要零件及材質

序號
No.		零件名稱材質
GBASTM
1閥體WCBA216-WCB
2密封圈PTFEPTFE
3球體1Cr18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6右體WCBA216-WCB
7墊片柔性石墨 不銹鋼B12.10-304/F.G
8填料PTFEPTFE
9填料壓蓋WCBA216-WCB
10定位片25A105
11擋圈65MnAISI 1066
12手柄Kt33A47-667 Gr.32510
13閥桿1Cr33A276-410
14螺釘35A193-B7
15止推墊片PTFEPTFE


技術規范

設計依據GBAPI
設計標準GB/T12237API6DANSI B16.34
法蘭連接結構長度GB/T12221API6DANSI B16.10
結構長度（焊接）GB/T15188.1API6DANSI B16.10
連接法蘭GB/T9113
JB/T79
Hg20592		ANSI B16.5 B16.47
對焊端GB/T12224ANSI B16.25
試驗和檢驗GB/T9092API6DAPI598


試驗壓力

壓力等級試驗壓力（Mpa)
公稱壓力（PN）磅級殼體試驗密封試驗
1.0-1.51.1
1.6-2.51.76
2.5-3.82.75
4.0-6.04.4
6.4-9.67.04
-1503.02.2
-3007.65.6
-60015.011.0
-10K2.41.5
-20K5.84.0

產品系數控車床生產加工，有著國際先進的生產工藝，產品均經過以色列刀具加工，標準塞規度量，做工精細，質量。





















翔泰閥門管件廠祝您工作順利，身體健康，天天快樂！
