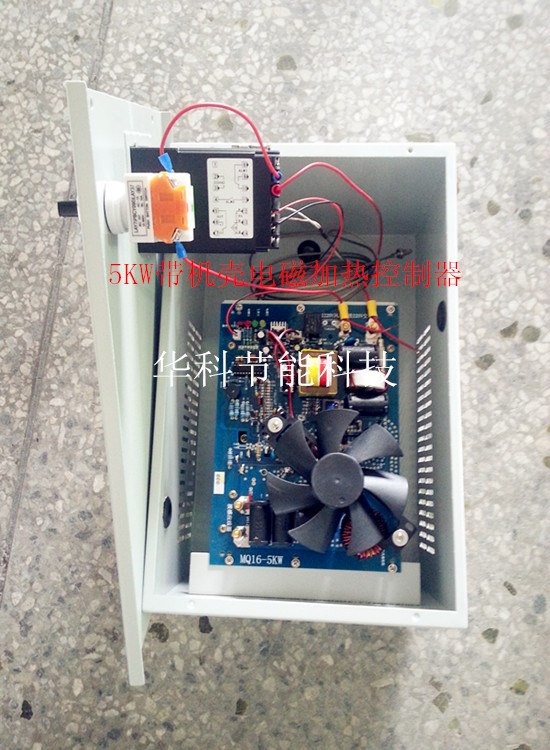

5KW220v帶機箱加熱器主板技術參數說明書：

1：尺寸：225*160*120（長*寬*高） 2：工作電壓：220V 3：功率（可調）：4500W-5000W 4：負載電感量： 65±10uH 5：轉換效率>90% 6：工作頻率:20-25kHZ 7：工作溫度:-10度至+50度 8：工作方式:連續加熱 9：浪沖保護 00V 10：抗雜波干擾:4000V 11：感應線圈到發熱體的安裝距離15mm-18MM（保溫棉壓緊后加上環氧板的厚度） 12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于10厘米。 13電流20-22A，8-10平方線，大概用9-11米線，保溫棉15-20毫米，電感量只是一個參數， 再用電感表（勝利牌6243+）測輸入電流，是否達額定輸入電流，要是達不到就通過電位器順時針調節，調節時注意，要是電流顯示值變小了，就不能再調節，可能是電感量過大了，需要減小電感量。電感量減小，就是減少線圈匝數，進線電流大，增加線圈匝數。

二、接線說明 1, 三個指示燈,為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮?！肮收蠠簟睙魷?。當發電路發生故障時“故障燈”燈在閃亮。 2,電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。 3,線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。 4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小。客戶可自行選用合適隔熱材料，建議采用氈類隔熱材料，便于控制加熱間距。 1、軟開關線、電源線和電磁圈線不可互串或與外殼有任何連接，散熱器帶電，不要接通！導通就是接地了！不要接地！輸出線一定要要高溫線，不要用電源線. 地！ 2、通電后切勿自行帶電維修或潑入水注意：散熱器帶電，要用絕緣材料隔離好，在固定機箱上，或者架空固定：量下控制板線柱不要同機箱導,
