本公司代理德國DUNGS燃氣電磁閥,該產品為燃燒器專用燃氣電磁閥,主要應用于BALTUR,RIELLO,WEISHAUPT等燃燒器品牌上,包括MVD系列,MVDLE系列,ZRDLE系列,MBDLE系列,MBZRDLE系列,DMV-D系列,DMV-DLE系列等,我公司為代理商,價格優勢明顯,歡迎來電咨詢。 光瑩實業（上海）有限公司

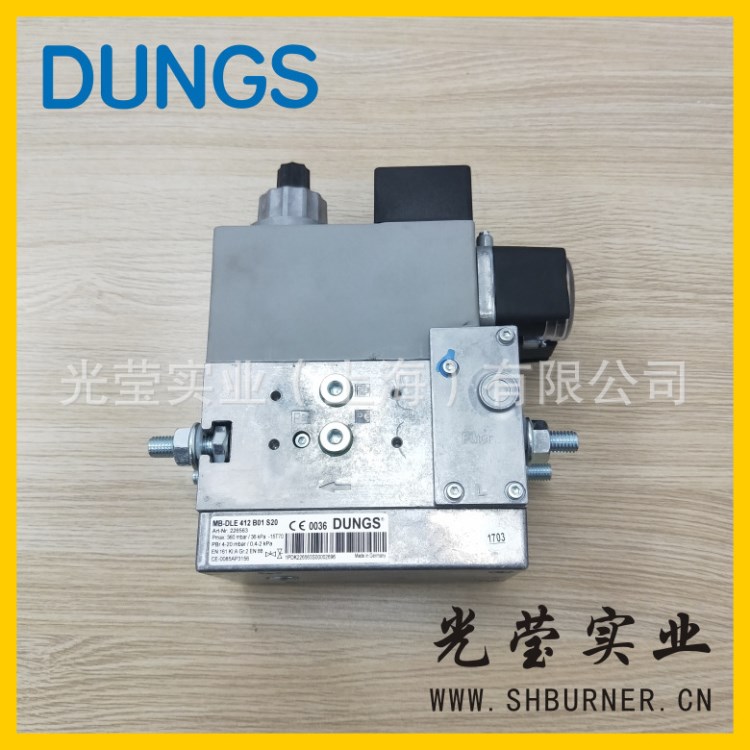

| MB-D（LE）...B01系列單級燃氣多功能組合調節器 品牌：DUNGS（冬斯） 產地：德國 |
| 產品介紹 | 型號解析 |
DUNGS燃氣多功能組合調節器由過濾器，調節器，閥門和壓力監控器緊密組合而成。通過組合式系統可實現不同結構形式- 污物沉積器：精濾器
- 一個調節器和兩個閥門：B01
- 戀歌快速開啟閥門
- 一個快速開啟閥門和一個緩慢開啟閥門
- 符合DIN EN 161 A級2類要求的可達360mbar的電磁閥
- 運用符合DIN EN 88 A級2類要求的比例調節器可靈敏的調節輸出壓力
- 在低壓力差的情況下達到高流量值
- 閥門V2的主流量節流器
- 液壓開啟滯后
- 符合ISO7/1的管螺紋法蘭聯結
- 安裝簡便，尺寸小，重量輕
| | 型號表 | | 型號 | DN/Rp | 開啟時間s | | MBDLE403B01 | Rp3/8 | 20 | | MBDLE405B01 | Rp1/2 | 20 | | MBDLE407B01 | Rp3/4 | 20 | | MBDLE410B01 | Rp1 | 20 | | MBDLE412B01 | Rp1-1/4 | 20 | | MBDLE415B01 | Rp1-1/2 | 20 | | MBDLE420B01 | Rp2 | 20 |
|
| | MB- | XX | XXX | XX | B | 0X | S | X | X | | | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | | | . | | . | | 輸入壓力 | | 2：4-20mbar | | 5：20-50mbar |
| | . | | . | S：系列 | | . | | . | | 燃氣流程圖 | | 1：兩個閥門用于主燃氣 調節器 | | 2：兩個閥門用于主燃氣 | | 7：兩個閥門用于主燃氣一個閥門與V1一起作為V2 內部調節器的支路 |
| | . | | . | 結構式樣（產品年代） | | . | | . | | 結構尺寸，額定寬度 | | 403：DN10，V2：單座閥門 | | 405：DN15，V2：單座閥門 | | 407：DN20，V2：雙座閥門 | | 410：DN25，V2：單座閥門 | | 412：DN32，V2：雙座閥門 | | 415：DN40，V2：雙座閥門 | | 420：DN50，V2：雙座閥門 |
| | . | | . | | 開啟性能 主節流器 | | 沒有：MB或MB-ZR | | D：主節流器 | | LE：可調節開啟性能 | | DLE：D LE的組合 |
| | . | | . | | | . | | . | 多功能組合 | | . |
|
| 技術參數 |
| 額定內徑 | MB-...405/407B01 Rp1/2，3/4 | MB-...410/412B01 Rp3/4，1，1-1/4 | MB-D...415B01 Rp1，1-1/4，1-1/2，2 | MB-D...420B01 Rp1，1-1/4，1-1/2，2 | | 較大工作壓力 | 至360mbar | | 輸出壓力范圍 | MB-...S20/S22 Pa:4mbar至20mbar MB-...S50/S52 Pa:4mbar至50mbar | | 壓力等級 | PN 1 | | 介質 | 1，2，3氣體系列的燃氣及其他中性氣態介質 | | 環境溫度 | -15oC到 70oC（在液化氣設備中使用時，MB-D...不得在低于0oC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料） | | 過濾 | 0.8mm網眼的篩分器，無序纖維過濾器，精密過濾器，兩層過濾芯可不必拆開設備。 | | 壓力監控器 | 可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。 | | 壓力調節單元 | 壓力調節器經輸入壓力平衡，在切斷時通過閥門V1可達較緊密的閉合，符合DIN EN 88 A級。額定值彈簧固定裝置（不能進行彈簧更換）。不必設置通過頂部的排氣管道。具有內置脈沖分支頭 | | 電磁閥V1 | 閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。 | | 電磁閥V2 | 閥門符合DIN EN 161 A 級2類要求| MB | 快關 | 快開 | 無主節流器 | | MB-D | 快關 | 快開 | 有主節流器 | | MB-DLE | 慢關 | 慢開 | 有主節流器 | | MB-LE | 慢關 | 慢開 | 無主節流器 |
| | 測試及點火燃氣接頭 | G1/8，符合DIN ISO 228 | | 燃燒器壓力監控PBr | 接于閥門V2之后，壓力監控器A2可裝于側面的轉接器上。 | | 電壓/頻率 | 交流電50-60Hz，220-230V，-15% 10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V | | 電氣連接 | 對閥門和壓力監控器使用符合DIN EN 175 301-803 | | 啟動時間 | 100? | | 接觸燃氣部分的材料 | | 外殼 | 壓鑄鋁 | | 隔膜，密封件 | NBR基材料，硅橡膠 | | 電磁傳動裝置 | 鋼材，黃銅，鋁 |
| | 安裝位置 | 垂直，磁體豎直向上或平置，磁體呈水平狀態，也可取兩種之間的位置。 | | 終端觸點 | 終端觸點K01/1可安裝于閥門V2上，（經DIN檢測） |
|
包裝
單獨紙盒包裝
如果需要具體的參數，請來電咨詢。
