部分概述及技術特點

1．1概述

溫瓶機是國內先進的空瓶預熱設備。

本設備技術先進，工作穩定，性能，操作簡便，生產自動化程度高，是飲水行業各公司、廠家理想的空瓶預熱設備。

本機機體全部采用不銹鋼材料，其它部分也均采用無毒、耐用的系列材料，電氣、氣動系統采用元件，如：日本三菱的可編程控制器，梅蘭日蘭的斷路器，法國TE的接近開關，意大利的MOTOVARIO減速電機，固此設備故障率低，性高。

1.2主要技術參數

1、較大溫瓶瓶型：300ml~2,000ml

2、主傳動： 2.2KW, i=1,500；

3、預熱鏈寬： 3,352mm

4、瓶預熱時間： 11.6分鐘（可調）

5、用水量： 2噸/小時

6、主機尺寸： 12,900 x 4,000 x 1,850 mm

2．1本機特點

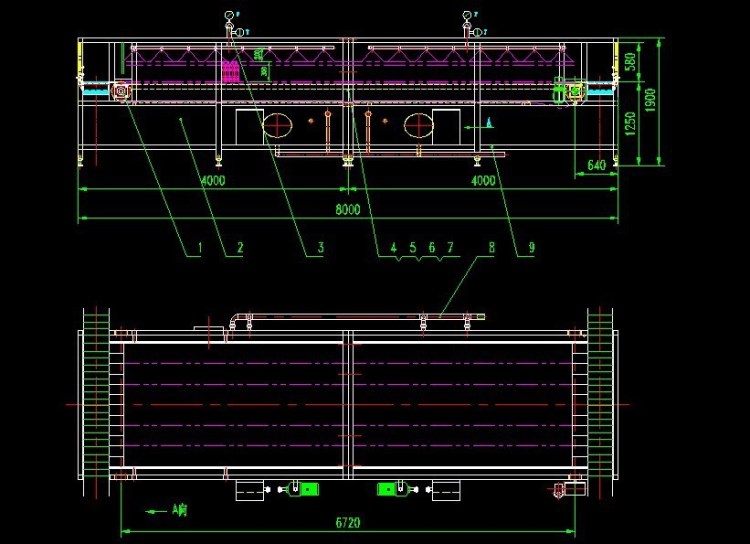

本機結構緊湊，由機架、噴淋管路、水箱、輸送鏈等部分組成。

2．1．1 機架

本機的機架全由不銹鋼方管焊接而成，具有強度高、剛性好、重量輕、外形美觀、易清洗等優點。

2．1．2噴淋管路

本機噴淋管路均采用2’’和2.5’’的不銹鋼管連接而成，出水孔分布合理,噴淋冷卻效果好，噴頭可拆卸、清洗。

噴淋管路設有水溫及水壓顯示表。

2．1．3水箱部分

本機每段有一個回流水箱。水箱設有加藥漏斗并兼作過濾器使用，可從漏斗對水箱進行清潔。該漏斗設兩層100目的漏網，可以在工作時進行更換清洗而不影響機器的正常工作，漏斗的蓋板用有機玻璃制成，可以對箱內的水位進行監視。

水箱設有低水位補水及報警器；當?shù)退粫r(shí),自動補水法門打開進行補水，補水時間可調。當?shù)退惠敵鰰r(shí)間超過設定值時，水位報警器鳴響報警,同時水泵停止運轉,避免水泵空轉。當水過多時，可通過溢流口溢出。

水箱的下凹底部均設有一個排泄口，余水通過排泄口經排泄總管排出。

水箱開有人孔，可以從人孔進入水箱里進行清潔工作。

2．1．4 輸送鏈部分

輸送鏈由電機、減速箱、主從動軸、主從動輪、網鏈板，過渡連接板組成，

輸出鏈上設有防堵瓶裝置，當冷卻過程中出現卡瓶過載時，機器自動報警停機保護，確保傳動鏈的安全。

機器進、出瓶輸送鏈根據客戶情況定做，鏈高1200mm。

2．2 工作原理

熱灌裝瓶由機前多排輸送鏈輸入，經過護板及連接板導入主傳動鏈；瓶子向后運動并進行熱水溫瓶,使出瓶溫度在30
