LWGYA基本型渦輪流量傳感器
傳感器為硬質合金軸承止推式，高精度，高耐磨性能，結構簡單牢固，拆裝方便。
供電電源：12VDC或24VDC
脈沖信號輸出，電壓幅值：高電平≥8V，低電平≤0.8V
傳輸距離：≤1000m
LWGYD型渦輪流量變送器
LWGYA型渦輪流量變送器是在LWGY增加了24VDC供電，4-20mA兩線制電流變送輸出功能，特別適用于與顯示儀、工控機、DCS等計算機控制系統配合使用。 y
供電電源:24VDC(12V-30VDC)
4～20mA兩線制電流變送輸出
傳輸距離：≤1000m

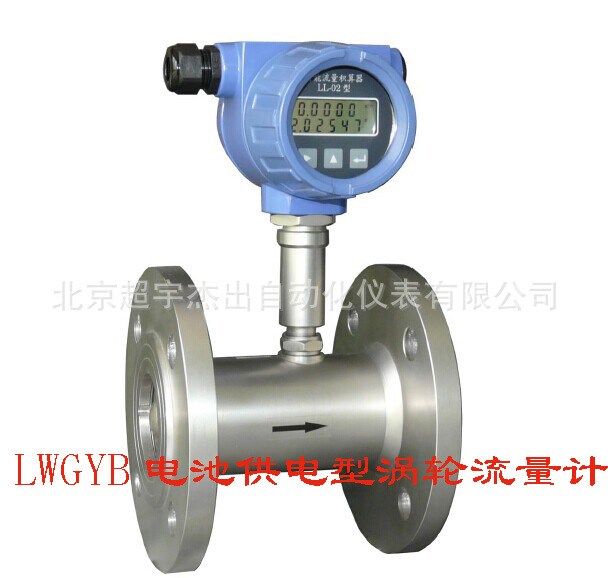

LWGYB型渦輪流量計
LWGY-B型現場顯示渦輪流量計是在LWGY基本型渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用先進的超低功耗單片微機技術研制的傳感器與顯示積算一體化的新型流量測量儀表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、不受外界電源影響、抗雷擊、成套成本低等明顯優點?？蓮V泛應用于石油、化工、輕工、食品等行業的液體流量測量。本產品性能優越，達到國際同類產品的先進水平。
供電電源：3.2V，10AH鋰電池，可連續使用4年以上
顯示方式：雙排液晶顯示器 瞬時流量（4位有效數字） 累積流量（8位有效數字)
儀表系數可在線修改并顯示
采用儀表系數三點修正智能處理方法，補償儀表系數非線性
如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。
儀表口徑 （mm） | 正常流量 范圍m3/h | 擴展流量 范圍m3/h | 常規耐受壓力 MPa | 最高耐受壓力 MPa |
DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 25 |
DN 15 | 0.6～6 | 0.4～8 | 6.3 | 25 |
DN 25 | 1～10 | 0.5～10 | 6.3 | 25 |
DN 40 | 2～20 | 1～20 | 6.3 | 25 |
DN 50 | 4～40 | 2～40 | 2.5 | 25 |
DN 80 | 10～100 | 5～100 | 2.5 | 25 |
DN 100 | 20～200 | 10～200 | 2.5 | 25 |
DN 150 | 30～300 | 15～300 | 1.6 | 16 |
DN 200 | 80～800 | 40～800 | 1.6 | 16 |
測量介質：液體 |
精度等級：±0.5%；±1.0% （特定可達±0.2%） |
重復性：指示值的±0.2% |
介質溫度：-20～＋120℃ |
環境溫度：-20～＋55℃ |
相對濕度：5%～95% |
防爆等級：ExmⅡCT6、ExdⅡBT6 |
防護等級：IP67 |
型 號 | 說 明 | ||||||
LWGY─ | □ | □ | □ | □ | □ | □ | |
公 稱 通 徑 | 4 | 4mm，標準流量范圍0.04～0.25m3/h 寬量程范圍為0.04～0.4m3/h | |||||
6 | 6mm，標準流量范圍0.1～0.6m3/h 寬量程范圍為0.06～0.6m3/h | ||||||
10 | 10mm，標準流量范圍0.2～1.2m3/h <, DIV>寬量程范圍為0.15～1.5m3/h | ||||||
15 | 15mm，標準流量范圍0.6～6m3/h 寬量程范圍為0.4～8m3/h | ||||||
| 25 | 25mm，標準流量范圍1～10m3/h 寬量程范圍為0.5～10m3/h | ||||||
40 | 40mm，標準流量范圍2～20m3/h 寬量程范圍為1～20m3/h | ||||||
50 | 50mm，標準流量范圍4～40m3/h 寬量程范圍為2～40m3/h | ||||||
80 | 80mm，標準流量范圍10～100m3/h 寬量程范圍為5～100m3/h | ||||||
100 | 100mm，標準流量范圍20～200m3/h 寬量程范圍為10～200m3/h | ||||||
150 | 150mm，標準流量范圍30～300m3/h 寬量程范圍為15～300m3/h | ||||||
200 | 200mm，標準流量范圍80～800m3/h 寬量程范圍為40～800m3/h | ||||||
類 型 | 無 | 基本型， +12V供電，脈沖輸出，高電平≥8V低電平≤0.8V | |||||
A | 4～20mA兩線制電流輸出，遠傳變送型 | ||||||
B | 電池供電現場顯示型 | ||||||
C | 現場顯示/4～20mA 兩線制電流輸出 | ||||||
精度等級 | 05 | 精度0.5級 | |||||
10 | 精度1級 | ||||||
