大馬托輥結構特點及技術說明

2.1筒體

大馬托輥筒體采用托輥專用高頻焊管。托輥旋轉摩擦阻力受鋼管圓度影響很大，管內外毛刺對托輥動、靜平衡也非常不利因此。大馬按特殊要求訂購彎曲度小、橢圓度小，管內外去毛刺處理的托輥專用管材，其質量指標均高于GB/T13792-92標準。大馬采用高速自動控制帶鋸下料，可按設定程序自動調整管長度，調機簡單方便。先進的鏜孔專用設備是制作高品質托輥的有力保證。擁有將托輥筒體兩端倒角鏜孔加工一體的專用設備，它采用工件轉動、車刀不轉的加工模式，能有效保證托輥的同心度，最大限度減低托輥的旋轉阻力。

2.2軸芯

軸芯也是托輥主要部件之一，大馬使用高精度冷拉軸，有效的保證了托輥的質量和使用壽命，軸芯卡環槽加工是托輥生產中重要的環節，大馬采用專業化的設備將軸芯兩端卡環槽尺寸準確地一次性快速加工完成?？ōh(huán)槽的精確加工，保證了大馬托輥產品的軸向竄動檢測幾乎為零，軸端裝配槽口由模具沖切完成，操作簡單且精確快捷。

2.3軸承座

大馬托輥采用ISO M7公差標準冷沖壓的軸承座。使用專業的托輥焊接設備，同步完成兩端軸承座和托輥管的焊接，使之成為堅固統一的整體，以確保托輥在高速運轉時，也能獲得滿意的耐用性。

2.4軸承

大馬托輥采用KA系列托輥專用優質C3（游隙等級）zz雙面密封深溝球軸承，在制造過程填充鋰基潤滑脂，永久密封，免維護，充分保證了用戶對軸承的質量和使用壽命的要求。

2.5.密封系統

大馬托輥采用非接觸、三槽迷宮式密封結構，內外密封件之間構成一個復雜、彎曲而精密相互吻合的迷宮通道，通道內外加上長效鋰基滑脂；外防護蓋配上耐磨、低摩擦、抗氧化V形滑動式亞硝化橡膠圈。它的防水、防塵和耐用性能是我公司經過長期不斷研究、試驗而得到。通過性能檢測和用戶使用證明大馬托輥具備良好防水、防塵性能。

2.6.輥體表面工藝

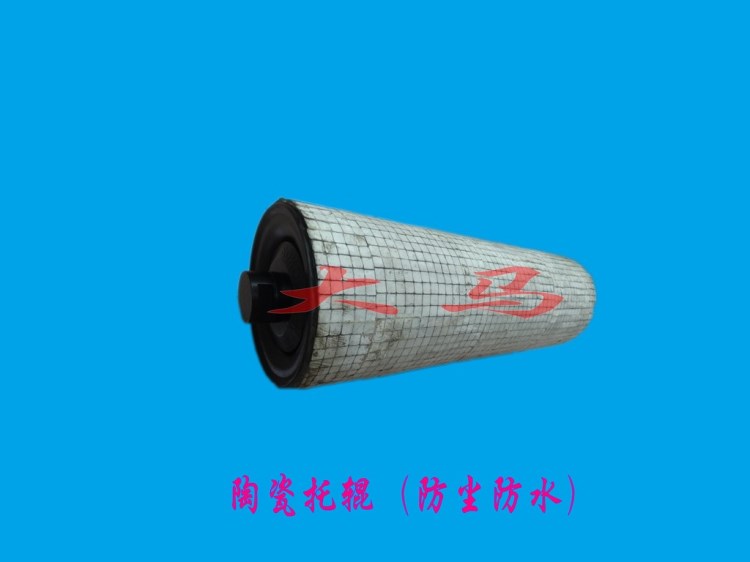

大馬首先將組裝好經檢測合格的托輥將其表面氧化層拋光打磨后，經除灰除油等表面處理后,在靜電噴上特殊配方的快干環保油漆。這樣既不僅確保了托輥的防腐效果，還使托輥表面更光亮、美觀,同時也降低對皮帶的摩損,取到節能作用。根據不同客戶需求大馬還可提供鍍鋅、套膠、包膠、包瓷托輥。
