型號
Q41F
材質
碳鋼
連接形式
法蘭
結構形式
浮動球球閥
公稱通徑
100（mm）
適用介質
水
壓力環境
常壓
工作溫度
常溫
標準
國標
流動方向
雙向
驅動方式
手動
零部件及配件
手柄
3C閥門類別
工業
Q41F三片式法蘭球閥

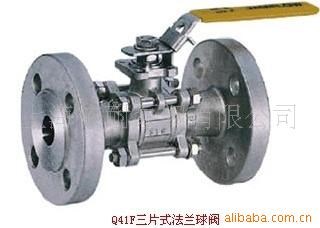

Q41F三片式法蘭球閥
產品特征
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構
Q41F三片式法蘭球閥 結構圖
主要連接尺寸及重量
| SIZE | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| W | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
主要零件材料
| 序號 | 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | ||
| 1 | 螺栓 | 不銹鋼SS304 | 碳鋼 |
| 2 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 3 | 螺母 | 不銹鋼SS304 | 碳鋼 |
| 4 | 閥蓋 | 不銹鋼CF8/CF8M | 碳鋼WCB |
| 5 | 閥體 | 不銹鋼CF8/CF8M | 碳鋼WCB |
| 6 | 球 | 不銹鋼CF8 | 不銹鋼CF8 |
| 7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
| 9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 10 | 壓緊螺母 | 不銹鋼SS316 | 不銹鋼SS304 |
| 11 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 12 | 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 13 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
訂購注意事項：
Q41F三片式法蘭球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐Q41F三片式法蘭球閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
