一、靈安科技企業介紹和車間展示

靈安科技（企業網站快捷入口）是一家研制開發、生產各類氣動、電動閥門，以及隔膜閥、電動執行器、氣動執行器，刀閘閥，V型調節閥，薄膜單座調節閥，球閥蝶閥的高科技企業；公司技術力量雄厚，生產工藝先進，檢測設備完善，產品性能卓越，具有CAD開發設計和CIMS計算機網絡管理能力，擁有加工中心，數控機床；并嚴格按照ISO9001國際質量管理體系生產、檢驗、銷售和服務，確保產品質量。產品按ISO、DIN、3A、IDF、SMS、JIS、ANSI、ASTM、API和GB工業標準生產，質量完全符合規范要求。公司已為各行業提供了大量的氣動角座閥、氣動（電動）執行器、各種氣動（電動）球閥、各種氣動（電動）蝶閥及隔膜閥、刀閘閥、V型球閥、調節閥近百萬套。靈安科技的閥門及氣動、電動執行器是自動化流體控制工程及設備改造的產品，以質量和服務贏得了客戶的信賴！致力于流體的控制系統及產品的運用與研發。依托先進技術，以高科技為先導，不斷推出高品質產品。公司為用戶咨詢、設計、選型、安裝、解決各種控制方案。始終堅持質量，用戶至上的誠信經營理念，以可用性、可信性、性為目標，創建靈安科技較好品牌。

二、靈安科技電動閥詳細介紹和實物展示

1、產品介紹

靈安科技系列閥門（包括氣動 電動球閥、氣動 電動蝶閥等），是我司生產的各種閥門與我司生產的氣動 電動執行器配裝而成，執行器已做過詳細介紹，故此處只介紹氣動 電動閥門的參數和尺寸等信息，如欲詳細了解我司生產的氣動 電動執行器請點擊：靈安系列量電動執行器

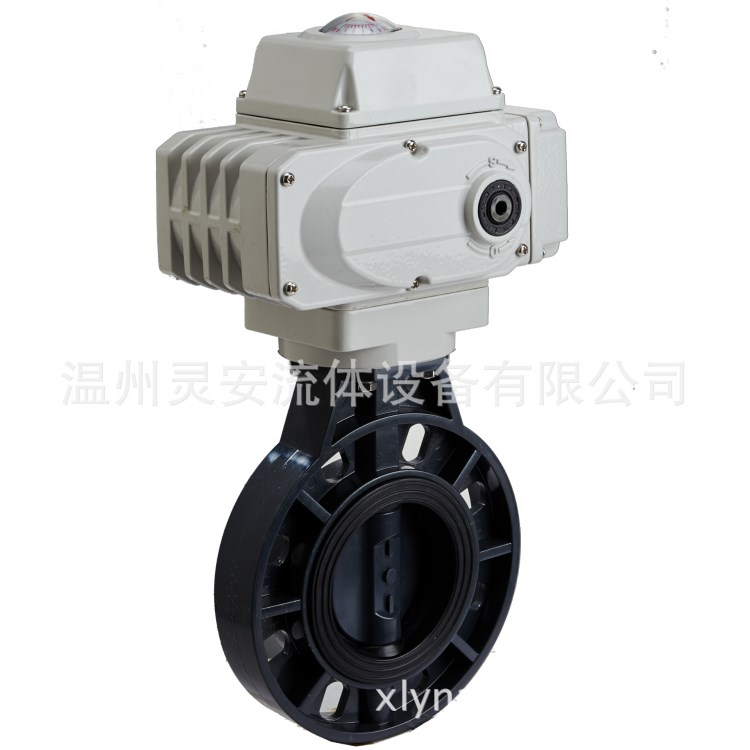

詳細參數尺寸如下：電動塑料蝶閥 ，材質一般是UPVC CPVC PVDF PP RPP等等。

2.產品圖片

電動測試和組裝：

以下是電動執行器的詳細介紹：

1、產品介紹

1、靈安科技LA精小型系列電動頭優點綜述：

靈安LA系列閥門電動裝置設計獨特、外秀內剛，運轉壽命超出同類產品標準的十倍，可謂鉆石般耐久，以一當十；其以卓越的性能，無可爭辯的優勢，會另您刮目相看！

●功能強勁：智能型，開關型，調節性，無源觸點型等各類信號輸出型應有盡有；

●體積小巧：僅相當于同類產品的50%；

●請便宜人：僅相當于同類產品的40%；

●美觀大方：鋁合金壓鑄外殼，精細流暢，可減少電磁干擾；

●精密耐磨：渦輪輸出軸一體化設計，避免了鍵聯結的間隙，傳動精度高，采用特殊銅合金鍛造、強度高、耐磨性好；

●安全：通過AC1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障；

●配套簡單：采用單相電源、外接線路簡單、也可做380V、直流電源；

●使用方便：免加油、免點檢、防水防銹、任意角度安裝；

●保護裝置：雙重限位、過熱保護、過載保護；

●多種速度：全行程時間9秒、13秒、15秒、30秒、50秒、100秒（出廠前已設定）；

●防腐防銹：整機支架、連軸器、螺釘均采用不銹鋼；

●智能數控：智能控制模塊高度集成于電動裝置本體中，無需外接定位器。數字設定，數度，高度正確，自我診斷，一機多能。

2、外觀及各部件名稱：

1.箱體/case body

2.開度計/opening gauge

3.進線鎖/wire-in lock

4.手柄軸橡膠蓋/handle axle rubber stopper

5.輸出軸/output axle

6.減速蓋/deceleration cover

7.電氣蓋/electric cover

8.進線蓋/wire-in cover

9.手柄軸孔/handle-axle hole

3、靈安LA系列電動執行器外形尺寸表：

4、靈安LA系列電動執行器性能參數：

5、靈安LA系列電動執行器各種接線控制圖介紹：

普通開關型（B型）；無源觸點型（S型）；開度信號型（R型）；帶位置發生器（K型）；智能調節型（A型）；直流開關型（D型）。

現一一介紹其產品線路圖的原理：

1.B型

其是通過開關電路實現閥門的開關操作，并輸出一組指示閥門全開全關的有源位置信號。

接線說明：

●端子1接電源零線；

●電源相線與端子2接通時為“開”運行；

●電源相線與端子3接通時為“關”運行；

●電源相線與端子2接通時，如果“開”運行到位，端子4所接“全開信號”指示燈亮；

●電源相線與端子3接通時，如果“關”運行到位，端子5所接“全關信號”指示燈亮。

2.S型

通過開關電路實現閥門的開關操作，并輸出一組只是閥門全開、全關的無源位置信號。

接線說明：

●端子1接電源零線；

●電源相線與端子2接通時為“開”運行；

●電源相線與端子3接通時為“關”運行；

●端子4為無源觸點公共端；

●如果“開”運行到位，端子5輸出“全開信號”；

●如果“關”運行到位，端子6輸出“全關信號”。

3.K型

通過開關電路實現閥門的開關操作，同時輸出去閥門開閉角度相對應的電流信號。

接線說明：

●電源輸入端的N接零線，L接相線；

●L端接到“開”時，向開閥方向運行；

●L端接到“關”時，向關閥方向運行；

●輸出信號端的“ ”輸出信號的正極，“-”輸出信號的負極。

4.R型

通過開關電路實現閥門的開關操作，并輸出與開度位置對應的電阻信號。

接線說明：

●端子1接電源零線，端子5為電位器動臂；

●電源相線與端子2接通時為“開”運行，電源相線與端子3接通時為“關”運行；

●端子4為電位器低端，“開”運行時，端子4和5之間的阻值隨著閥門的打開而增大；

●端子6為電位器高端，“關”運行時，端子6和5之間的阻值隨著閥門的關閉而增大。

5.A型

通過外部計算機或工業儀表輸出的標準信號來控制閥門的開閉角度，并同步反饋輸出相對應的標準信號。

接線說明：

●電源輸入端的N接零線，L接相線；

●外部控制端的“ ”接輸入信號的正極，“-”接輸入信號的負極；

●反饋端的“ ”接輸出信號的正極，“-”接輸出信號的負極。

6.D型
通過切換外部電源的正負性，實現閥門的開關操作，同時輸出一組指示閥門全開全關的無源觸點信號。

接線說明：

●端子1接電源正極時，端子2接電源負極為“開”操作；

●端子1接電源負極時，端子2接電源正極為“關”操作

●端子4為無源觸點公共端；

●“開”運行到位時，端子5輸出全開信號；

●“關”運行到位時，端子6輸出全關信號

6、關于電源電壓的說明：

請按產品的銘牌或接線圖選取電源電壓：幾種可能的電壓如下：

AC380V
