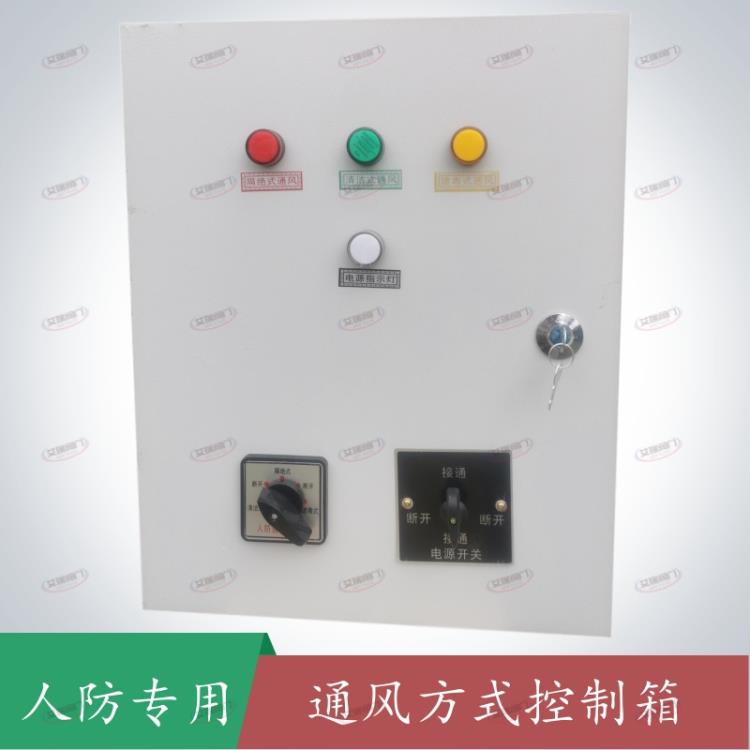

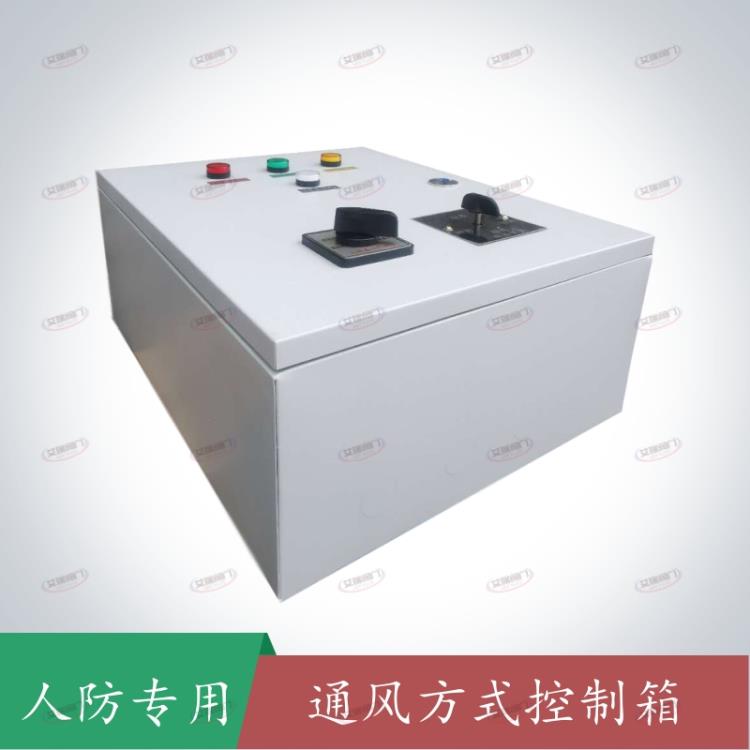

通風方式信號控制箱-三種通風方式信號控制箱-艾瑞人防
一、通風方式信號控制箱用途
通風方式信號控制箱是地下工程（人防）專用裝置，用于戰時工事不同防護通風方式轉換的指令傳送和報警信號顯示。
二、通風方式信號控制箱信號裝置組成
本裝置由指揮端通型信號控制箱和接收端若干信號箱組成，控制箱有6路及12路輸出兩種。由于指揮端也有一信號輸入，并采用統一信號參數，因此本裝置既可用于單獨工事的通風方式信號系統，亦可用于人防區片工事群中組成分級信號系統，實現區片戰時統一指揮運行。
三、通風方式控制箱技術規格
產品名稱 | 用途 | 信號方式 | |||||||
清潔式 | 濾毒式 | 隔絕式 | 音響 | 輸出信號回路數 | 輸入信號回路數 | 傳輸線芯數 | 附設呼喚門鈴 | ||
12路通風方式信號控制箱 | 上級工事發訊端或下級工事發訊接收端 | 綠燈 | 黃燈 | 紅燈 | 燈 | 12 | 1 | 每路6芯 | 2路每路6芯 |
6路通風方式信號控制箱 | 6 | ||||||||
通風方式信號箱 | 值守崗位信號報警及顯示 | / | 6芯 | / | |||||
四、通風方式信號控制箱外型尺寸
序號 | 符號 | 名稱 | 規格 | 單位 | 數量 |
1 | 箱體 | JX3002 | 個 | 1 | |
2 | KT | 晶體管時間繼電器 | JS14A-120 | 個 | 1 |
3 | KL | 晶體管閃爍繼電器 | JSZ-2 | 個 | 1 |
4 | 2SA | 轉換開關 | LW5-15 | 個 | 1 |
5 | 1SA | 組合開關 | HZ10-10 | 個 | 1 |
6 | FU | 熔斷器 | RL1-15 | 個 | 1 |
7 | RD | 白色信號燈 | AD16 | 個 | 1 |
8 | ORD | 紅色信號燈 | AD16 | 個 | 1 |
OGN | 綠色信號燈 | AD16 | 個 | 1 | |
OYE | 黃色信號燈 | AD16 | 個 | 1 | |
9 | OHA | 電鈴 | 220V 2” | 個 | 1 |
10 | X | 端子板 | JDO-1024 | 個 | 1 |
五、通風方式信號控制箱裝置特點
A、具有發訊監視功能，可及時發現信號傳輸故障；
B、具有接收端回復信號，能及時掌握各值班崗位的執行情況；
C、可進行系統自檢和試驗，便于維護管理；
D、通用性強，系統可任意擴展，適用于各種規模的人防工事和區片。
