一、裝置的特點及技術參數
1. 裝置特點

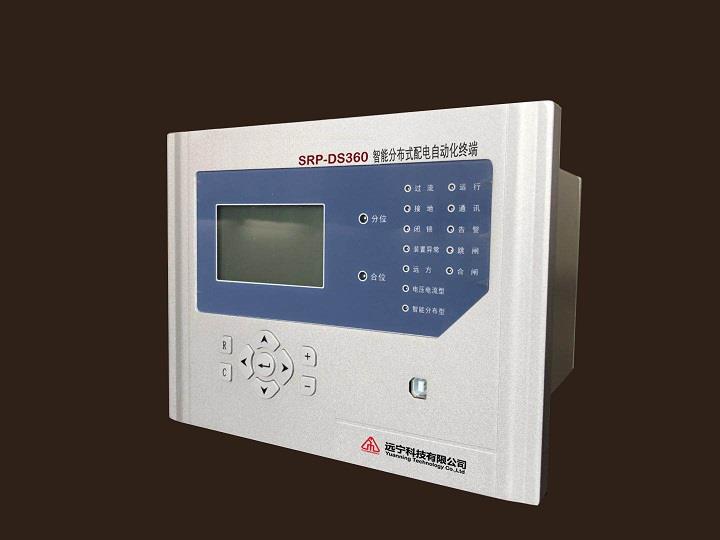

1.1 SRP-DS360智能分布式配電自動化終端采用高端A8微處理器，基于RTEMS的實時多任務操作系統開發，該操作系統網絡處理能力強，任務處理實時性高。具有強大的通訊管理能力，提供相互獨立的多網絡通道與規約支持，提供RS-232、RS-485、電/光以太網等多種通訊接口以及IEC60870-5-101/104、IEC61850-MMS、IEC61850-GOOSE等通訊規約，可實現終端間的對等通訊，實現配電線路的故障快速就地隔離。
1.2 終端采用高性能、高可靠性的開關電源，寬范圍通用輸入，提供三種工作電源可選擇，分為85-265VAC/DC、24VDC、48VDC。電源輸入端采用多重抗干擾濾波措施及防雷擊保護回路，各種濾波電容均采用長壽命、耐高溫、高頻低阻電解電容，高頻變壓器采用雙層屏蔽措施，確保裝置能長期穩定可靠工作。
1.3 終端具有開入、開出、模擬量、電源自檢并告警功能，；
1.4 終端內部采用高精度的時鐘芯片，芯片內部集成有高精度低溫漂晶振，時鐘即使在裝置掉電后也能準確走時十年以上，時鐘的精度由芯片廠家保證年誤差不超過2 分鐘，解決了通常保護裝置單獨運行時間不準的問題，使裝置能準確記錄各種故障信息。同時具備接收配電主站網絡對時功能。
1.5 終端具有故障記錄與故障錄波功能，每周波80點采樣，記錄故障前四周波，故障后8周波；錄波文件可以通過USB接口上傳至上位機，通過上位機軟件分析故障波形。
1.6 終端具有硬件看門狗功能，使裝置在任何情況下均不會死機。
1.7 終端采用大屏幕漢字液晶顯示器及菜單操作方式，人機接口良好，定值數據、控制字含義、開關量輸入、故障信息均以漢字的方式進行顯示，現場整定、查看非常方便。
1.8 當外部配置閥控式密封鉛酸蓄電池或者磷酸鐵鋰電池裝置時，終端具有電池管理功能，具有電池電壓信息采集、外部供電失電、電池故障、電池充電故障等采集功能，同時具備遠程電池活化功能。
2 環境條件
? 工作環境溫度：-40℃ ~ +70℃，24 小時內平均溫度不超過+45℃。
? 工作環境濕度：月平均相對濕度為93%以下，機殼表面無凝露。
? 工作環境： 沒有導致金屬或絕緣損壞的腐蝕性氣體及較嚴重的塵埃和霉菌，無火災、爆炸危險的物質。
? 儲存、運輸極限環境溫度：-40℃~ +75℃
