訂貨號
GM641F
介質溫度
80（℃）
貨號
GM641F
工作壓差
1.6
材質
不銹鋼
品牌
瑞通閥門
型號
GM641F
產品別名
氣動不銹鋼管夾閥
適用范圍
水，油，氣
連接形式
法蘭
類型(通道位置)
直通式
流動方向
單向
驅動方式
氣動
用途
截止
適用介質
各種高腐蝕化學介質
壓力環境
低壓
規格
100
跨境貨源
否
不銹鋼氣動管夾閥詳細介紹：
氣動管夾閥概述：
氣動不銹鋼管夾閥可為常開型、常閉型，又名氣動夾管閥，氣動膠管閥，由氣缸，左右閥體、橡膠管套、大小閥桿、上下閘板、拉桿、托架、手輪等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可***使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按需求定制非標產品。
氣動管夾閥工作原理：
氣動頭通氣時，使閥桿向下運動來帶動上下壓板以壓縮套管進行關閉，反之即開啟。壓板在拉桿之間上下往復運動完成閥門開閉工作。

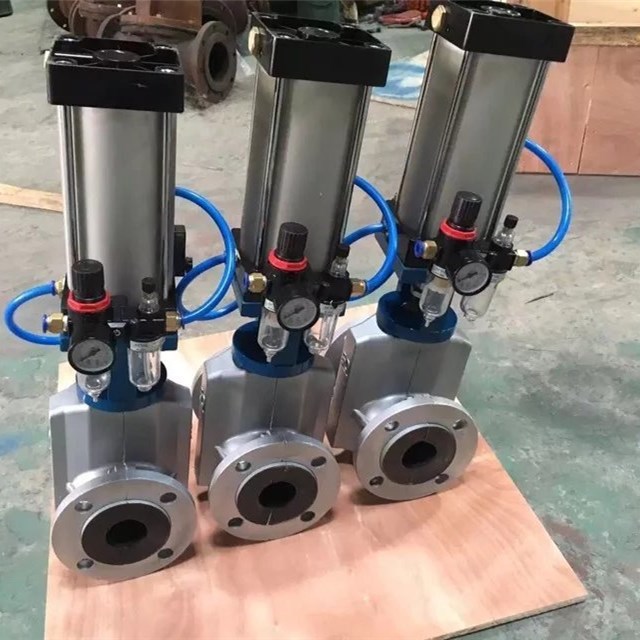

氣動管夾閥產品實物圖：
氣動管夾閥主要參數：
適用溫度 | 使用介質 |
≤85℃ | 礦漿、磨料、干濕型粉塵類 |
公稱通徑 （DN） | 公稱壓力 （MPa） | 工作壓力 （MPa） | L | L1 | L0 | D | D1 | D0 | H | Z-Φ | 重量 (kg) |
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
32 | 165 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | 4.5 | ||
40 | 190 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | 5.5 | ||
50 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | ||
65 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 | ||
80 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 | ||
100 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 | ||
125 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 | ||
150 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 | ||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 |
250 | 800 | 516 | 256 | *395 | 350 | 560 | 632 | 12-23 | 138 | ||
300 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | 195 |
氣動夾管閥產品結構圖：
