一、概述：

精密壓力表（以下簡稱儀表）適用于檢驗一般壓力表，也可用來精測對銅和鋼及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。

二、結構及外形尺寸：

1、儀表由彈簧管、齒輪轉動機構、拉桿、表盤、指針、外殼、零位可調整裝置等組成，安裝接頭的尺寸為M20*1.5，外形尺寸見圖一。
圖一

1、鏡面

2、指針

3、表盤

4、齒輪傳動機構

5、彈簧管

6、外殼

7、柱銷螺釘

8、拉桿

9、圓柱端頭螺釘

10、零位可調位置

11、環蓋

YB-150YB-160精密壓力表結構外型尺寸圖（括號內尺寸為YB-160系列）

2、儀表分為YB-150（基本型）、A、B、C、ZQ: YB-160（基本型）、A、B、C、基型表帶調零裝置為A型，帶鏡面為B型，帶調零裝置和鏡面的 C型，帶上調零裝置可以避免零位漂移的錯覺：帶上鏡面讀數直觀，可以減少視覺引起的誤差。YB-150系列儀表根據安裝方式不同，可分為徑向、軸向表，所有徑向表加Z就是軸向表，另外軸向表加Q就是軸向帶前邊精密壓力表：

YB-150ZQ外型尺寸見附圖一

附圖一 YB-150ZQ軸向帶前邊

三、工作原理：

儀表作用原理是基于被測介質通過接頭進入彈簧管時，在介質壓力的作用下迫使彈簧管自由端產生位移，此位移通過欄桿傳至齒輪傳動機構放大，并帶動指針將被測壓力值在表盤上指示出來（見圖二）

圖二精密壓力表作用原理及管路連接示意圖

三、主要技術參數：

1、 度等級：0.4級、0.2級 2、測量范圍：見表1 3、執行標準：GB/T1227-2010

五、驗收與保管：

1、用戶收到裝箱儀表后，應線檢查裝箱完整無損，如有損傷，應及時查明原因。

2、打開專用盒取出儀表、用軟布擦凈，檢查儀表外部完整無損。如有缺損，應及時通知我廠。

3、儀表應儲藏在環境溫度0~40℃、空氣相對濕度不大于80%的室內，周圍空氣中不應含有腐蝕儀表的有害雜質。若庫存期超半年應進行檢定，合格后方可使用。

六、安裝與使用：

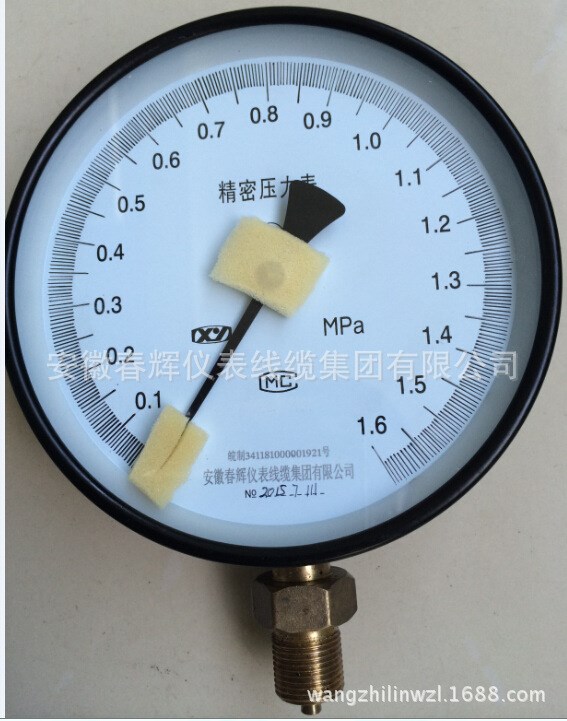

1、儀表使用錢，應先打開表蓋，取出儀表指針與表盤間所壓海綿墊，（此墊僅為防止運輸過程中指針的移位與脫落用）重新裝好表蓋，方可使用。

2、儀表使用前，應先檢查（儀表必須垂直安放）對準零位，可用螺絲刀擰動調零裝置（見圖一件10）使指針對準零位（YB-160A、C有調零裝置的表），方可使用。

3、儀表作精密測量時，應安裝在光線充足，高低適中，零動小的地方；且垂直安裝，并力求與測量點距離短些；測量液體介質壓力時應和測量點位于同一水平線上，如相差過大，則考慮液柱高度的附加誤差。

4、儀表作為檢驗用，管路連接如圖二進行，檢查前應調整好壓力表檢驗器地面處于水平狀態（即確保垂直安裝）且工作場地要光線充足，附近不可有震動。檢驗環境溫度為20
